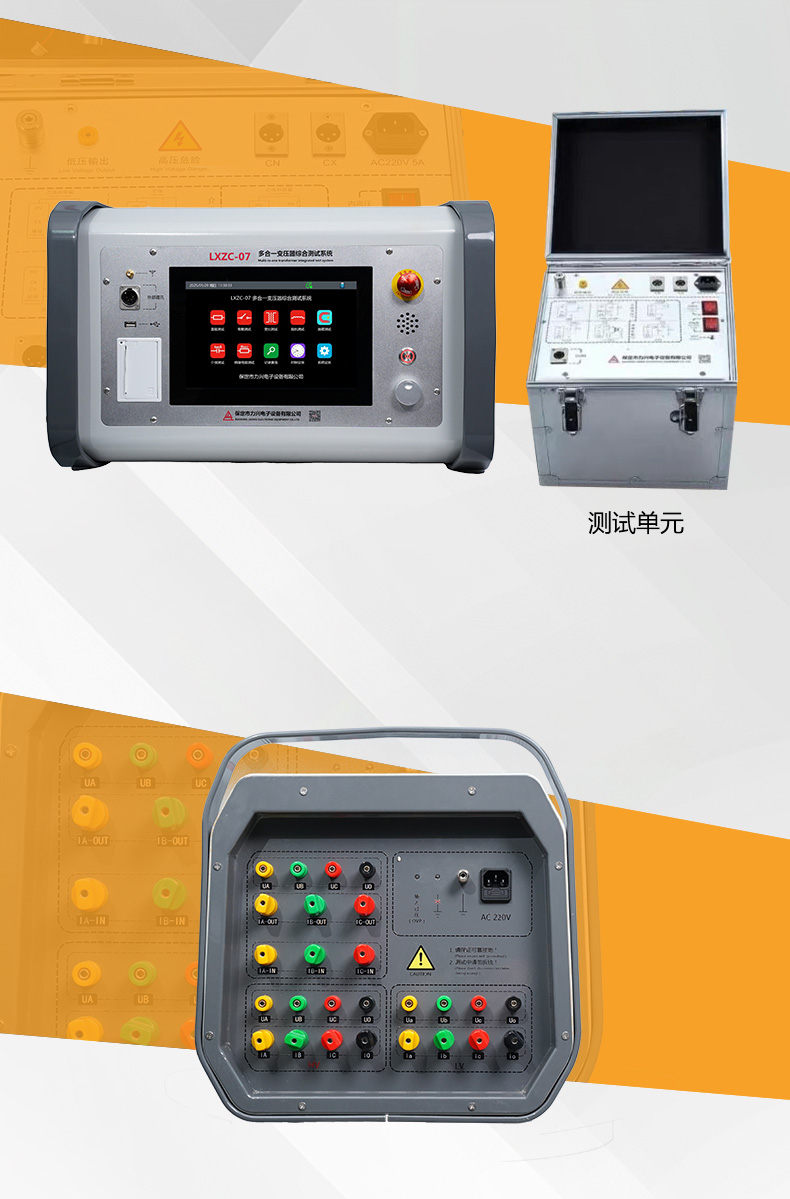

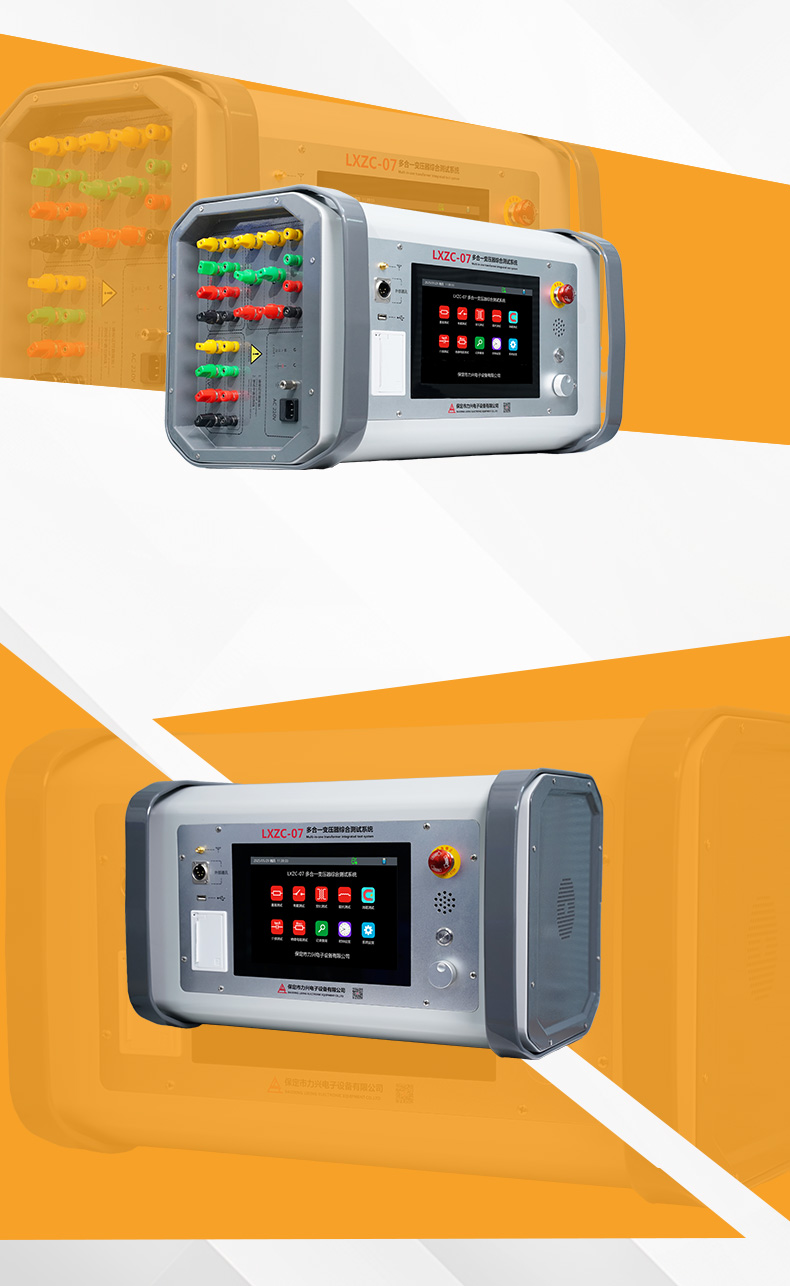

LXZC-07多合一變壓器綜合測試系統
1. 一次接線，可完成直阻測試、變比測試、有載測試、定量消磁；一次接線可完成介損測試、絕緣電阻測試、吸收比測試、極化指數測試。
2. 真三相短路阻抗測試功能，內置三相交流正弦逆變電源輸出，無需外接三相調壓器，可自動實時測量變壓器三相短路阻抗。
3. 直阻測試功能，對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率；測試電源最高輸出電流40A，滿足絕大多數變壓器的測試需求；針對高電壓等級、大容量主變壓器設計有助磁測試功能，使直阻測試速度大大加快。
4. 有載測試時，低壓側無需人工短接，儀器自動控制；最大輸出電流可達3A，適合更小過渡電阻測量。
5. 定量消磁功能，可得到變壓器消磁之前的初始剩磁率和消磁完成后的最終剩磁率，對初始剩磁和消磁效果進行量化，并將消磁效果以磁滯曲線圖形化顯示，簡單直觀。
6. 介損測試功能，采用變頻抗干擾和傅里葉變換數字濾波技術、全自動智能化測量，在強干擾環境下測量數據穩定。采用頻率浮動、數字波形分析和電橋自動校準等技術，配合內置高精度三端標準電容器，實現高精度介損測量，并且正/反接線測量的準確度、穩定性一致。具備正接線測試模式、反接線測試模式、CVT自激法測量功能、反接線低壓屏蔽測試功能、高壓變比測試功能。
7. 絕緣電阻測試功能，具備絕緣電阻測試功能、吸收比DAR測試功能、極化指數PI測試功能；接線方式支持正接線、反接線；具備測試完成后自動放電功能，可對試品快速放電。
8. 配合功能強大的“力興云智能”App，不僅可實現對儀器的實時操控，更給用戶帶來不一樣的“云”端體驗。
9. 具有多種有線、無線通訊接口，方便儀器功能擴展。
10. 智能語音提示，操作更輕松。
11. 電源380V誤接自動保護功能和接地線未接報警功能，保證您的安全使用。
12. 工業級10.1寸大屏顯示，清新簡約顯示風格設計，全觸控結合一鍵飛梭操作，為您創建舒適便捷的人機交互體驗。
直阻測試 | ||||
輸出電流 | 單相 40A、20A、10A、5A、1A、0.2A 三相 20A+20A、10A+10A、5A+5A、1A+1A、0.2A+0.2A | |||
測量范圍 | 單相40 A檔 0.1mΩ～0.5Ω 20 A檔 0.5mΩ～ 1 Ω 10 A檔 1.0mΩ～ 2 Ω 5 A檔 10 mΩ～ 4 Ω 1 A檔 0.1Ω～ 20Ω 0.2A檔 1.0Ω～ 100Ω 三相 20A + 20A檔 0.2mΩ ～ 0.3 Ω 10A + 10A檔 0.5mΩ ～ 0.6 Ω 5 A + 5 A檔 10 mΩ ～ 1.5 Ω 1 A + 1 A檔 0.1 Ω ～ 7.0 Ω 0.2A+0.2A檔 1.0 Ω ～ 30 Ω | |||
準 確 度 | ±(讀數×0.2%+2個字) | |||
定量消磁 | ||||
輸出電壓 | ±30V | 輸出電流 | ≤10A | |
剩 磁 率 檢測范圍 | 0～99.99% | 消磁效果 | ≤5% | |
有載測試 | ||||
輸出電流 | 3A、2A、1A、0.5A | |||
測量范圍 | 過渡電阻 | 3.0A檔 0.1Ω～6Ω 2.0A檔 0.5Ω～10Ω 1.0A檔 1.0Ω～20Ω 0.5A檔 5.0Ω～40Ω | ||
過渡時間 | 0.1ms～350ms | |||
準 確 度 | 過渡電阻 ±(讀數×5%+5個字) | 過渡時間 ±1ms | ||
分 辨 率 | 過渡電阻 0.01Ω | 過渡時間 0.1ms | ||
變比測試 | ||||
測量范圍 | 0.9～5000 | |||
準 確 度 | ±(讀數×0.1%+2個字)(小于等于500) ±(讀數×0.2%+2個字)(大于500小于等于3000) ±(讀數×0.3%+2個字)(大于3000) | |||
分 辨 率 | 0.9～9.9999(0.0001) 10～99.999(0.001) 100～999.99(0.01) 1000及以上(0.1) | |||
阻抗測試 | ||||
測量范圍 | 電壓 AC 50V～500V 電流 AC 0.5A～20A | |||
準 確 度 | 電壓、電流 ±(讀數×0.2%+2個字) 功率(0.2≤cosφ≤1) ±(讀數×1.0%+2個字) 短路阻抗 ±(讀數×0.5%+2個字) | |||
阻抗測試-內置電源 | ||||
輸出相數 | 三相正弦輸出 | 輸出電壓 | 0～220V | |
輸出電流 | 0～5A | 輸出頻率 | 50Hz | |
介損測試 | ||||
準確度 | Cx ：±(讀數×1.0%＋1pF) tanδ：±(讀數×1.0%＋0.00040) | |||
抗干擾 指標 | ±1Hz變頻抗干擾，在200%干擾下仍能達到上述準確度 | |||
電容量 范圍 | 內施高壓： 3pF～60000pF/10kV 60pF～1.2uF/0.5kV 外施高壓： 3pF～1.5uF/10kV 60pF～30uF/0.5kV 分辨率： 最高0.001pF，4位有效數字 | |||
tanδ | 分辨率0.001%，電容、電感、電阻試品自動識別。 | |||
內置高壓電源 | 電壓設定范圍： 0.1～10kV 最大輸出電流： 200mA 升壓方式： 連續平滑調節 輸出電壓精度： ±(1.5%＋10V) 電壓分辨率： 1V | |||
測試頻率 | 45～65Hz單頻測試模式 49/51Hz、59/61Hz自動雙變頻測試模式 頻率精度： ±0.01Hz | |||
外施高壓 | 正接線時最大試驗電流5A / 40～70Hz 反接線時最大試驗電流10kV / 5A / 40～70Hz | |||
CVT 自激法 低壓輸出 | 輸出電壓： 3～50V 輸出電流： 3～30A | |||
高壓變比 | 變比范圍： 10～99999 變比精度： ±讀數×1.0% 相位范圍： 0～359.999° 相位精度： ±0.02° | |||
絕緣電阻測試 | ||||
滿量程 電阻值 | 滿量程電阻值與測試電壓 最大滿量程電阻： 4.00TΩ @ 10kV | |||
測量范圍及精度 | 阻值范圍：精度： ±5% 阻值范圍：精度： ±20% | |||
測試電壓 | 直流負極性500～10000V，步進電壓值自動調整 輸出精度： ±(設置值×2.0%＋10V)（當待測電阻值低于100MΩ時，輸出電壓會降低，最低會達到設置值的45%） | |||
短路電流 | 最大5mA | |||
抗干擾 | 工頻5mA | |||
測試時間 | 30～90秒可調，步進5秒 | |||
使用條件及外形 | ||||
工作電源 | AC220V±10% | 電源頻率 | 50/60Hz | |
使用溫度 | -10℃～50℃ | 相對濕度 | ≤90%，不結露 | |
主機重量 | 32kg(不含測試線) | 主機尺寸 | 610mm×365mm×385mm | |

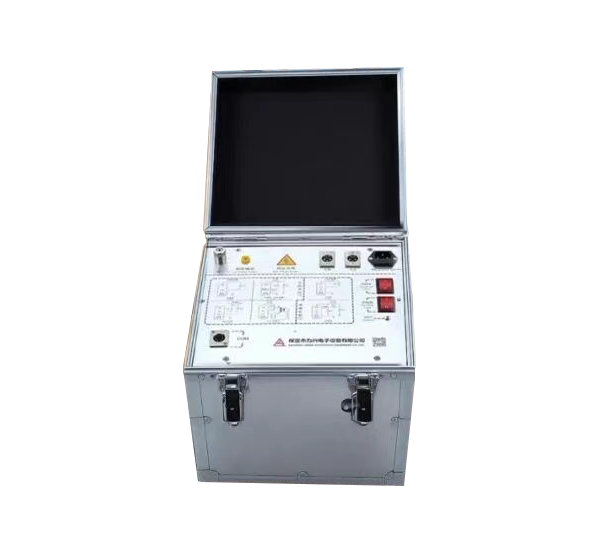

介損 絕緣電阻 單元重量 | 22kg(不含測試線) | 介損 絕緣電阻 單元尺寸 | 275mm×330mm×355mm | |
