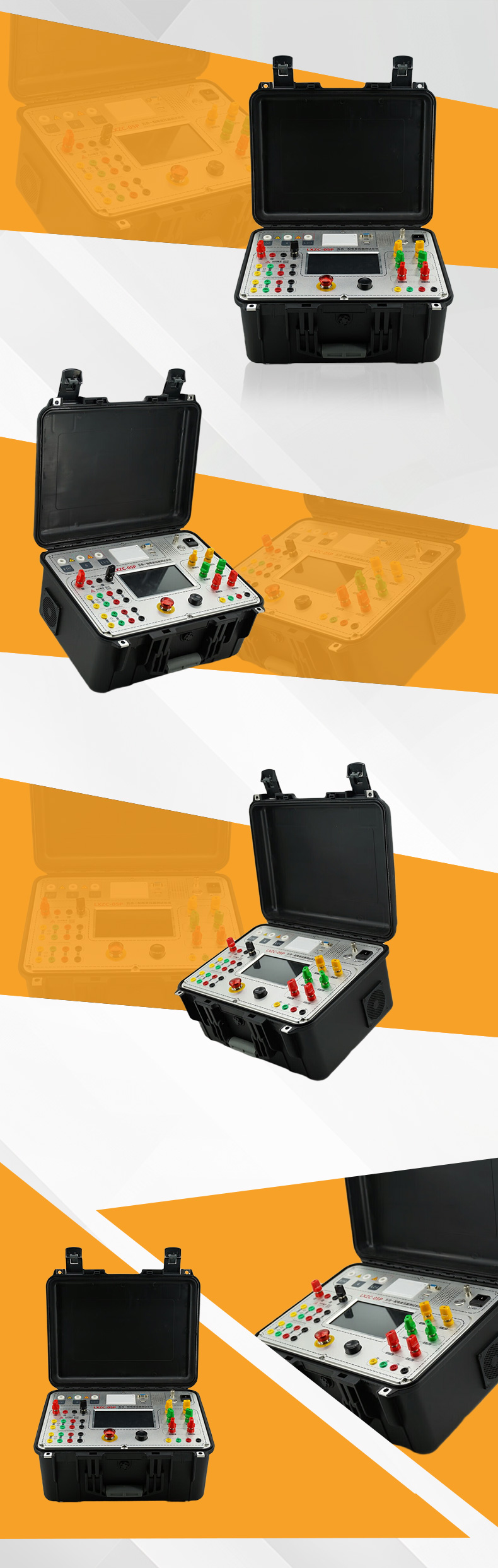

LXZC-05P配電變壓器測試系統
? 智能測試功能：具有輸入一次參數，就可以完成變壓器的各個檔位的直阻、變比測試。智能識別變壓器當前分接位，自動測試出該分接位的變比、直阻數據并保存。能夠智能保存該變壓器已測試過的所有分接位的變比、直阻數據。
? 一次接線、可完成直阻測試、變比測試、智能測試。
? 直阻測試功能，針對Yn型、Y型和△型繞組均可采用三相自動方式測試，并計算出三相不平衡率；最高輸出電流20A，可以滿足配網變壓器的低壓線圈極低阻值的測試。
? 變比測試功能，具有三相、單相、Z型變壓器測試功能；PT/CT變比、極性測試功能；盲測功能。
? 能效等級功能，具有容量、負載、空載、零序阻抗測試功能，遵循最新的《電力變壓器能效限定值及能效等級》（GB20052-2020）標準，對配電變壓器的能效等級進行準確測量與判斷。
? 絕緣電阻測試功能，最大輸出短路電流5mA，且1mA～5mA可調。具有絕緣電阻IR、吸收比DAR、極化指數PI測試功能。
? 回路電阻測試功能，100A/80A/50A/30A多檔電流可選，讓使用測試更加靈活。
? 具有多種有線、無線通訊接口，方便儀器功能擴展。
? 儀器采用嵌入式Linux操作系統，具有較高的安全性、流暢性、易用性等。
? 儀器采用A7+M4雙核架構，即滿足測量的實時性，又滿足操作的流暢性。
? 工業級7寸大屏顯示，清新簡約顯示風格設計，全觸控結合一鍵飛梭操作，為您創建舒適便捷的人機交互體驗。
? 本儀器采用大容量鋰電池供電，內置充電器。
直阻測試 | ||||||
輸出電流 | 20A、10A、5A、1A、0.1A、≤10mA | |||||
測量范圍 | 20 A檔 0.5mΩ～ 100mΩ 10 A檔 1.0mΩ～ 300mΩ 5 A檔 10 mΩ～ 1.0 Ω 1A檔 200mΩ～ 6.0 Ω 0.1A檔 2.0 Ω～ 60 Ω ≤10mA檔 30 Ω～ 50 kΩ | |||||
準 確 度 | ±(讀數×0.2% + 2個字) | |||||
變比測試 | ||||||
測量范圍 | 0.9～10000 | |||||
準 確 度 | ±(讀數×0.1% + 2個字)(小于等于500) ±(讀數×0.2% + 2個字)(大于500小于等于3000) ±(讀數×0.3% + 2個字)(大于3000) | |||||
分 辨 率 | 0.9～9.9999(0.0001) 10～99.999(0.001) 100～999.99(0.01) 1000～9999.9(0.1) 10000及以上(1) | |||||
容量、空負載測試 | ||||||
測量范圍 | 電壓 AC 50V～850V 電流 AC 0.5A～100A 容量 30kVA～65000kVA | |||||
準 確 度 | 電壓、電流 ±(讀數×0.2% + 2個字) 功率(0.2≤cosφ≤1) ±(讀數×1.0% + 2個字） 容量 ±(讀數×10 % + 2個字） | |||||
絕緣電阻測試 | ||||||
輸出電壓 | 500V、1000V、2500、5000V可選 | |||||
短路電流 | 1mA～5mA可選 | 電流測試量程 | 10mA | |||
電流測試精度 | ±(讀數×5%+0.2nA) | 電容測試量程 | 20μF | |||
電容測試精度 | ±(讀數×15%+0.03nA) | 電容放電速率 | 從10000V到10V, 0.5s/μF | |||
量程 準確度 | 500V | 1000V | 2500V | 5000V | ||
未指定 | ＜100kΩ | ＜100kΩ | ＜100kΩ | ＜100kΩ | ||
5% | 100kΩ～10GΩ | 100kΩ～20GΩ | 100kΩ～100GΩ | 100kΩ～10GΩ | ||
20% | 10GΩ～100GΩ | 20GΩ～200GΩ | 100GΩ～1TΩ | 100GΩ～1TΩ | ||
未指定 | ＞100GΩ | ＞200GΩ | ＞1TΩ | ＞1TΩ | ||
回路電阻測試 | ||||||
輸出電流 | 100A，80A，50A，30A | |||||
測量范圍 | 100A 0mΩ～ 5mΩ 80A 0mΩ～ 8mΩ 50A 0mΩ～ 10mΩ 30A 0mΩ～ 20mΩ | |||||
精確度 | ±(讀數×0.5% + 1μΩ) | |||||
使用條件及外形 | ||||||
工作電源 | 內置鋰電池，容量11AH | |||||
充電電壓 | AC220V | |||||
使用溫度 | -10℃～50℃ | |||||
相對溫度 | ≤90%，不結露 | |||||
重量/尺寸 | 12kg/440×350×210mm | |||||
